U2 - eine modifizierte SEAWOLF


Zur Einstimmung am Anfang zunächst einige Fotos von der Jungfernfahrt

Erster Kontakt mit einem offenen Gewässer

Die ersten vorsichtigen Manöver

Am Anfang nur nichts überstürzen

Die folgenden Fotos beschreiben die Technik des Bootes

U2 in der Gesamtansicht

Ein Blick von oben in den offenen Bug

Ein Blick von vorn in den offenen Bug

Noch einmal der offene Bug aus höherer Perspektive

Der Pumpen Ein- und Auslass der Tauchtanks

Das Bugoberteil

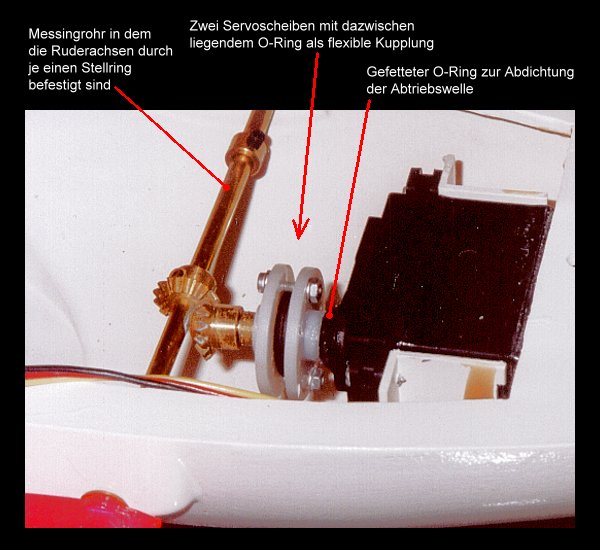

Die Steuermechanik der Bugtiefenruder

Ein Blick ins Druckkörperrohrende

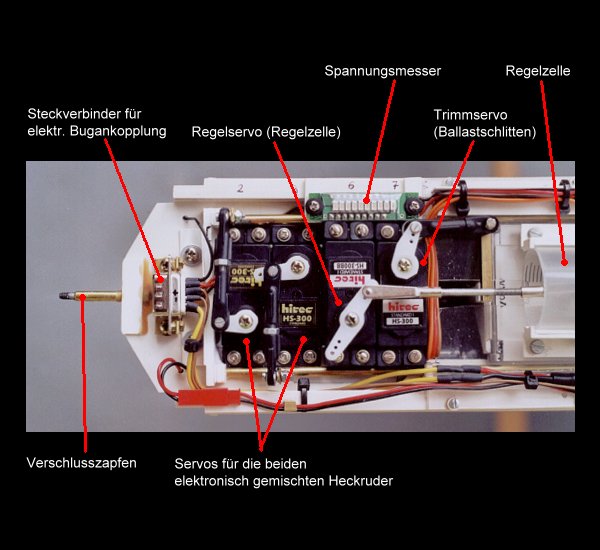

Der vordere Teil des Innenlebens

Der hintere Teil des Innenlebens

Die Ballasttrimmvorrichtung

Das ausgebaute Ballasttrimmgewicht

Hier sind die beiden maximalen Trimmwinkel zu sehen

U2 in max. Bugwärtstrimmlage

U2 in max. Heckwärtstrimmlage

Die Lagerung der Antriebswelle

Die Wellenlagerung in fertig montiertem Zustand

Der Montagerahmen von unten gesehen

Der Antrieb und ein Teil der Sicherheitseinrichtungen

Ein Blick ins Heck von U2

Die Ruder in X-Anordnung

Das Innenleben des Turms

Die Gummimembran bei Überdruck im Boot

Die Halterung der Turmhülle

Zum Schluss noch ein paar Herbst-Impressionen

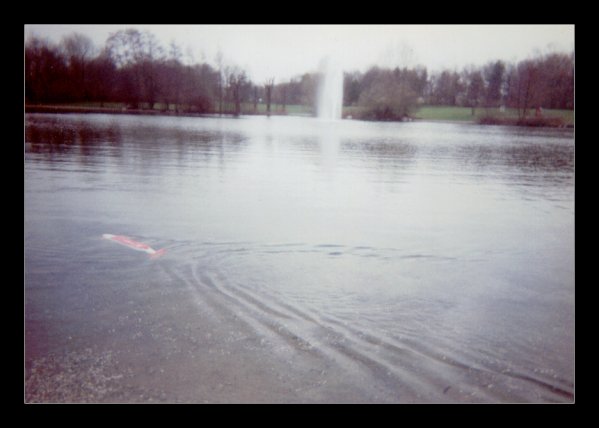

Herbstimpressionen

U2 knapp unter Wasseroberfläche tauchend

U2 demontiert nach einer Tauchfahrt
